Das derzeit in Benutzung befindliche Equipment...
Noch nix...

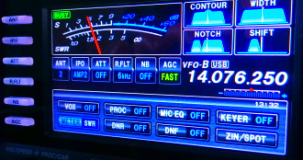

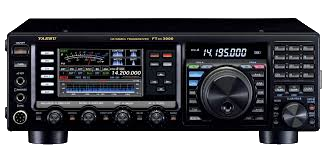

Hat noch Garantie, deshalb keine MODs derzeit!
Ich betreibe ihn von 160-10m. Für 160m musste ich das Koaxialkabel vom Tuner (an der Antenne) zum Transceiver um 18m auf 41m verlängern, um ein stabiles SWR unter 1,5 zu bekommen. Anderenfalls ging das SWR beginnend von 2 immer weiter nach oben beim Senden, bis es zu einem erneuten Tuning kam. Ansonsten bin ich mit dem Gerät sehr zufrieden!

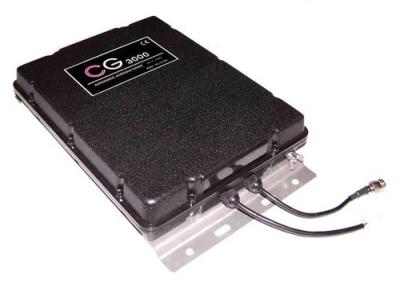

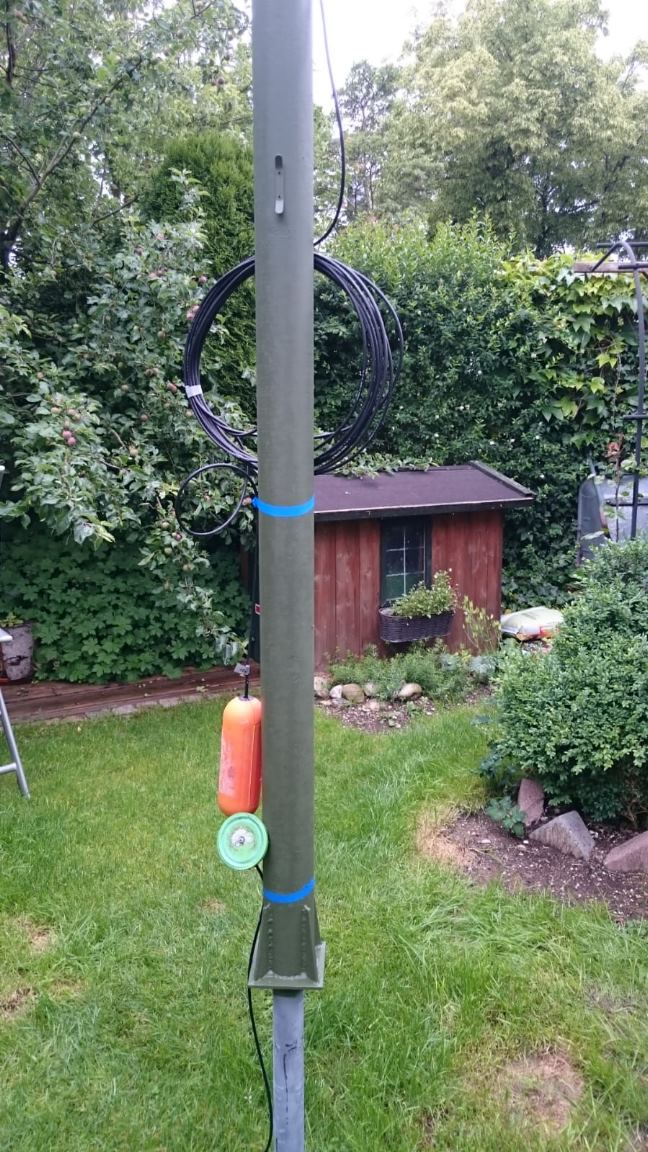

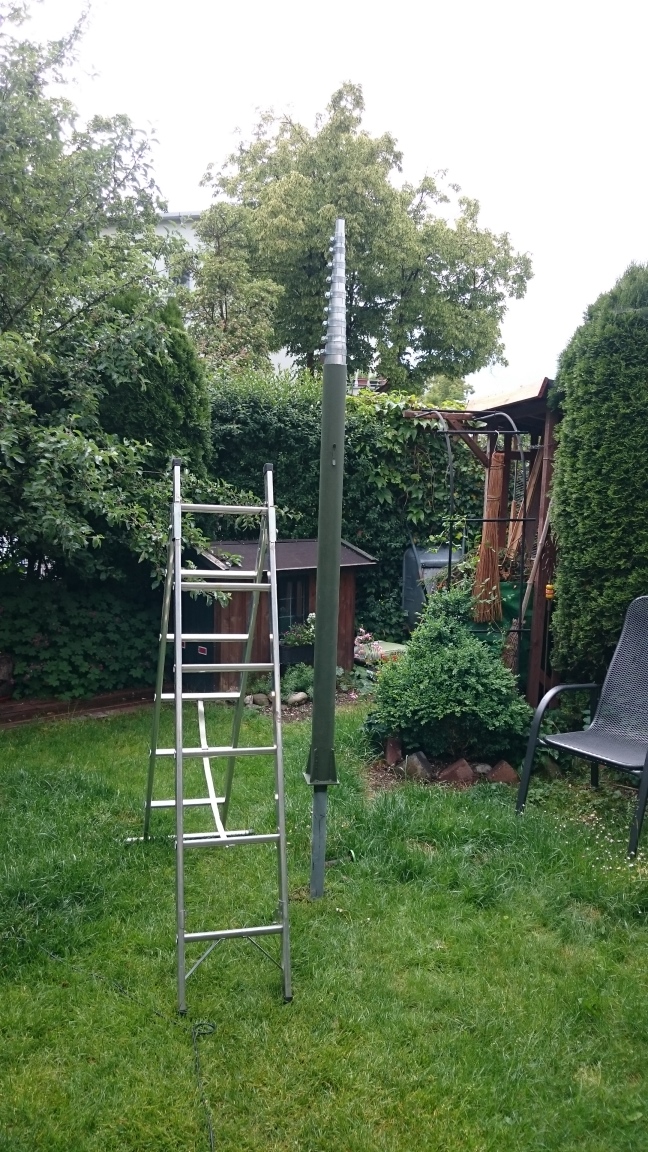

Aus hochwertiger Lautsprecher-Litze mit schwarzer Isolierung (99,99% Kupfer) an einem Spiderbeam Heavy Duty Masten. Vom CG-3000 geht ein Draht sofort in eine Lüsterklemme, aus der dann 4 Drähte bis kurz vor der Antennenspitze wieder in einen Draht übergehen. Quasi eine Mini-Reuse senkrecht gestellt.
Als Gegengewicht die 26m Stahlschienen meiner Garten-Eisenbahn und im Moment 13 Radialen unterschiedlicher Länge (Sehr kurz, max. 5,5m). Die einzige Variante derzeit für mich, da ich keinen Platz in die Breite habe. Mit den Reichweiten bin ich sehr zufrieden.
Winter, Sommer, Sturm und Regen konnten der Konstruktion noch nichts anhaben. Das SWR ist auch bei Sturm nahezu konstant.

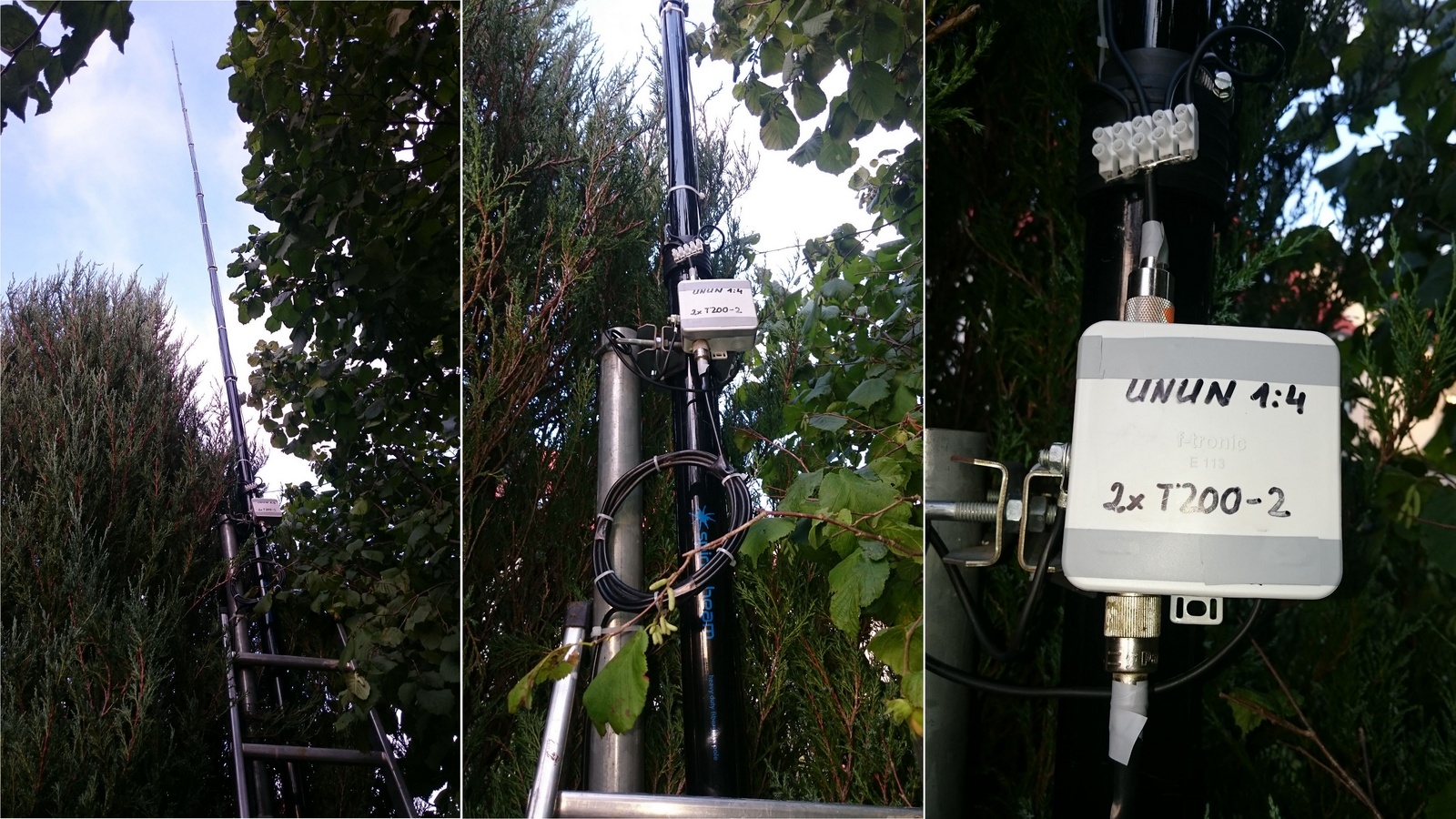

Das Bild ist noch mit dem UNUN 1:4, der dann durch den CG-3000 ersetzt wurde. Experimente mit großen Spulen waren zu instabil. Bei Regen oder Wind hat sich das ganze sehr stark verändert. Mit der neuen Konfiguration ist dies Problem behoben! Die Antennenzuleitung besteht derzeit leider noch aus RG58.
Bitte anklicken für großes Bild

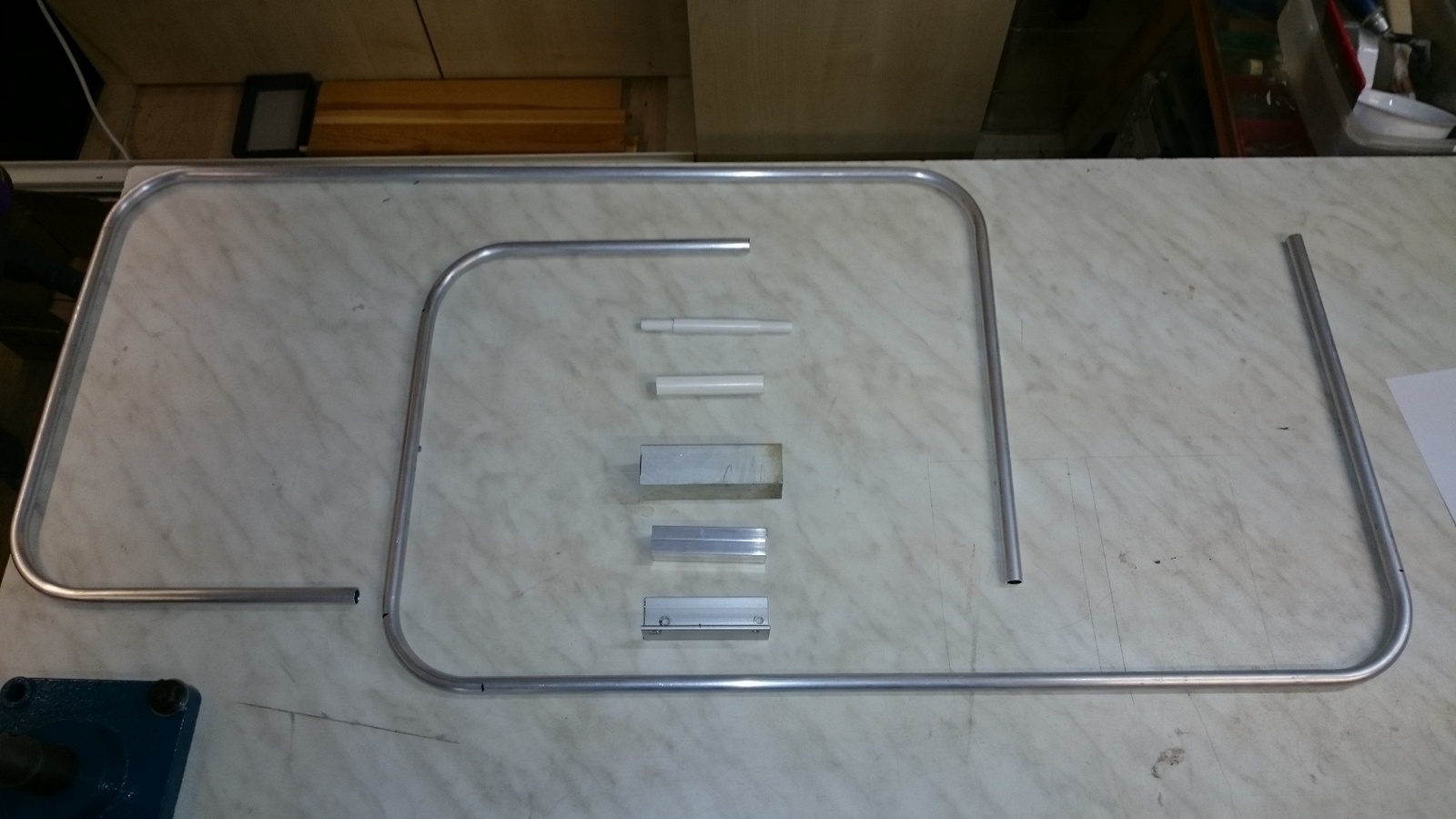

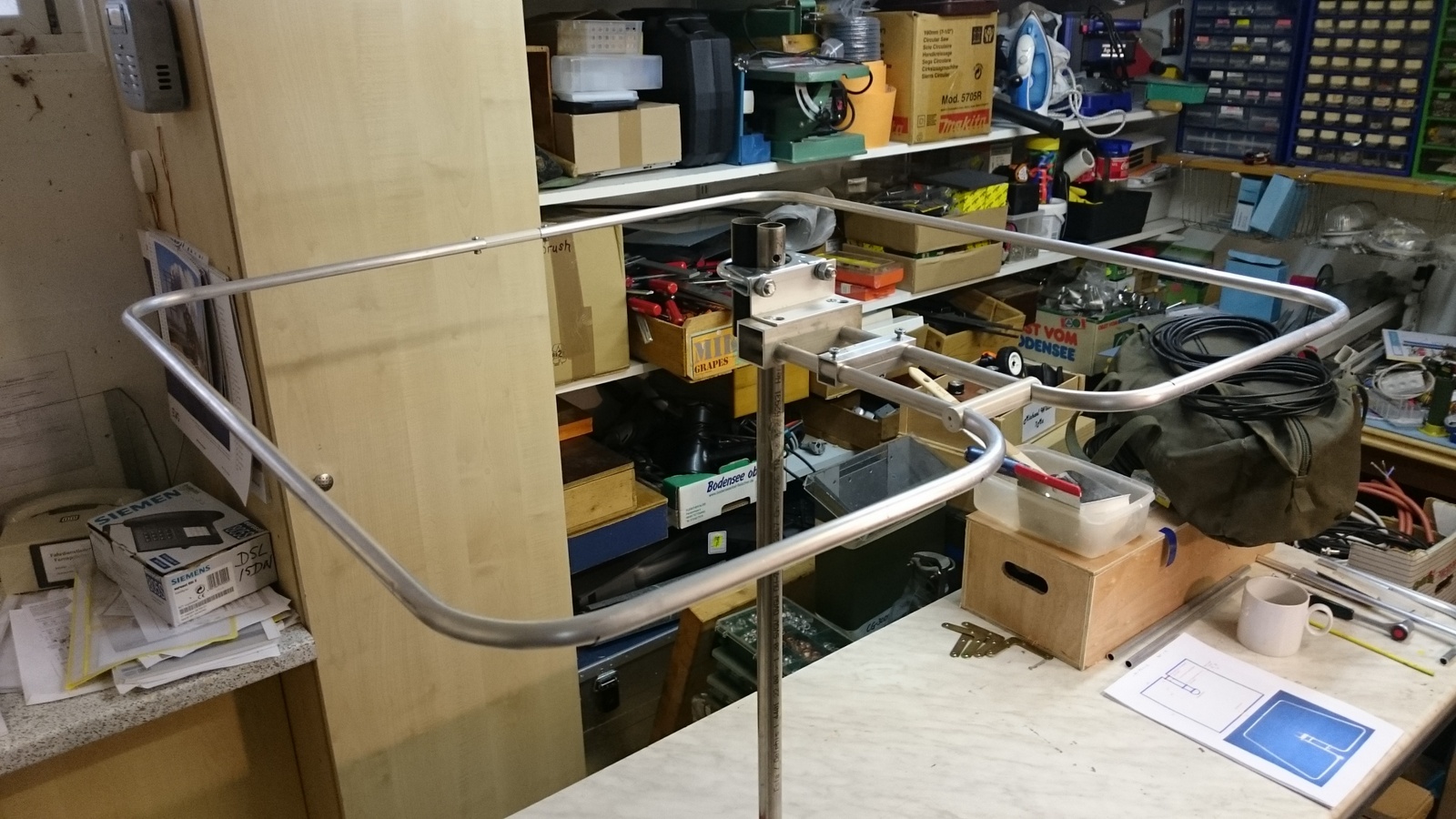

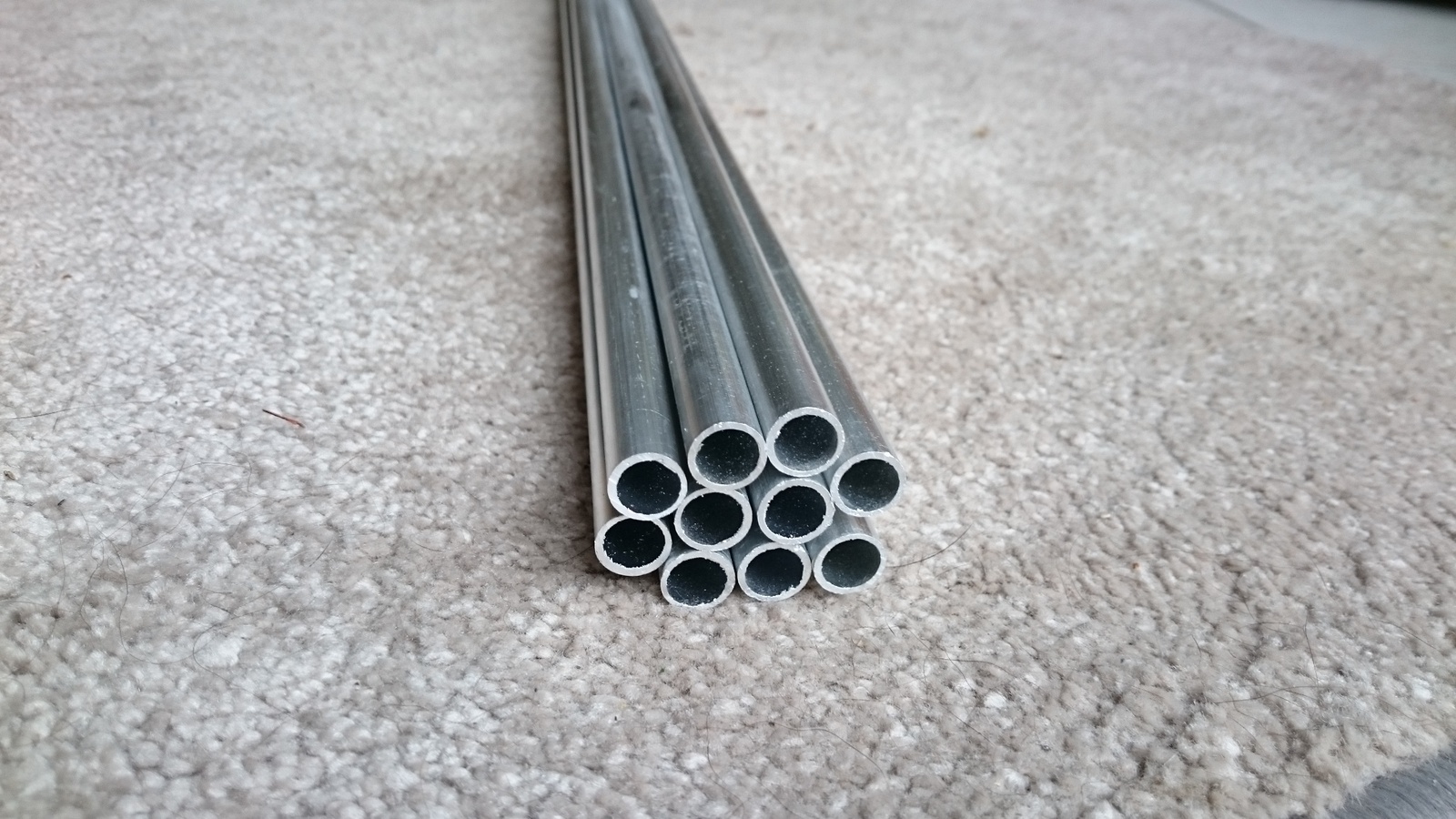

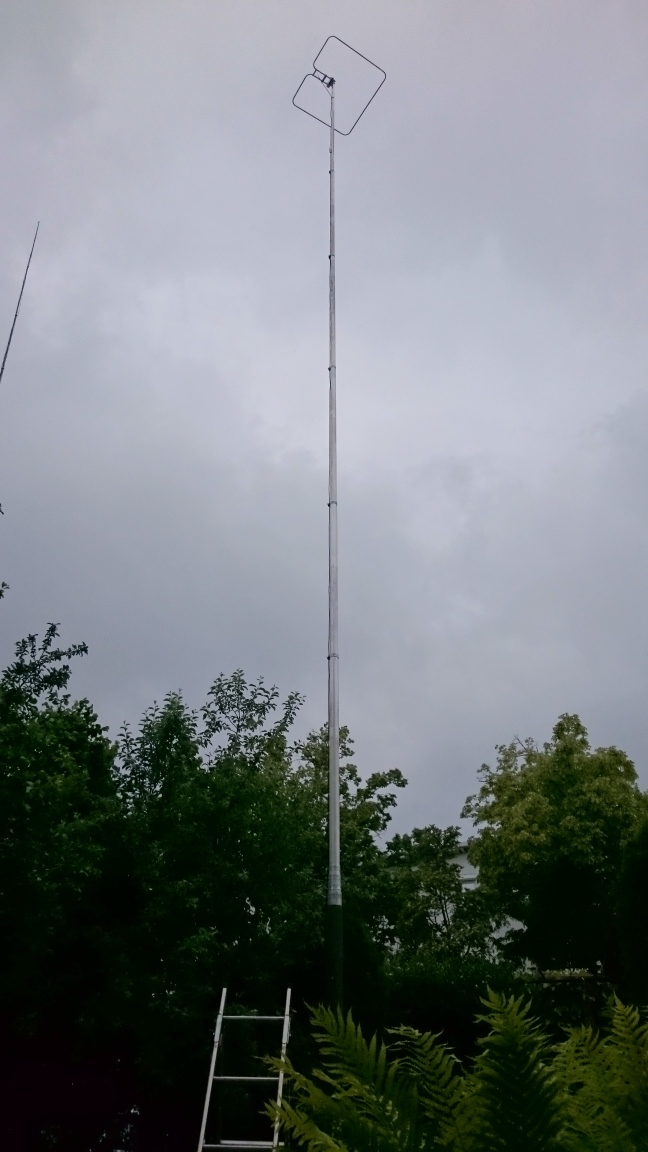

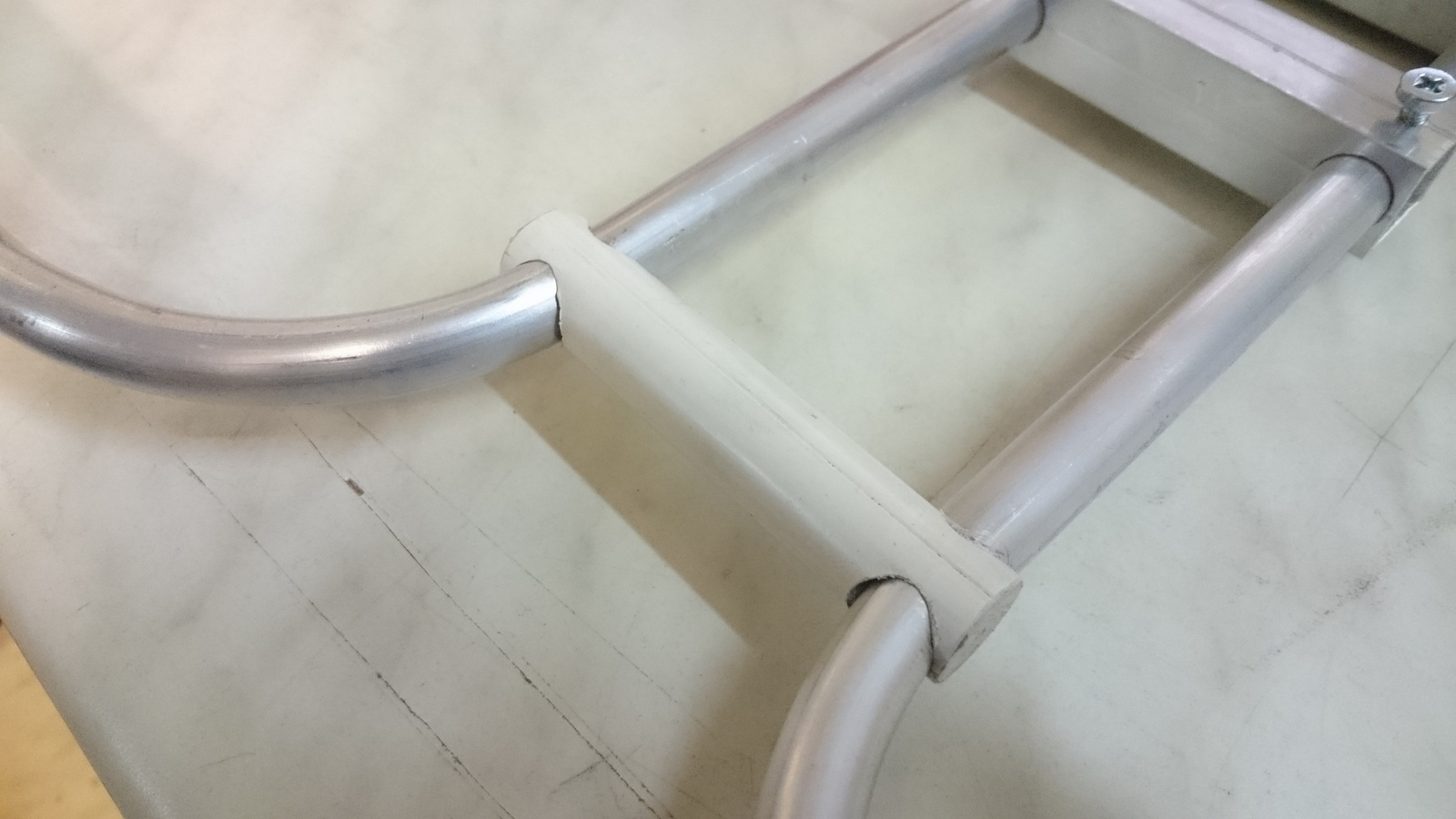

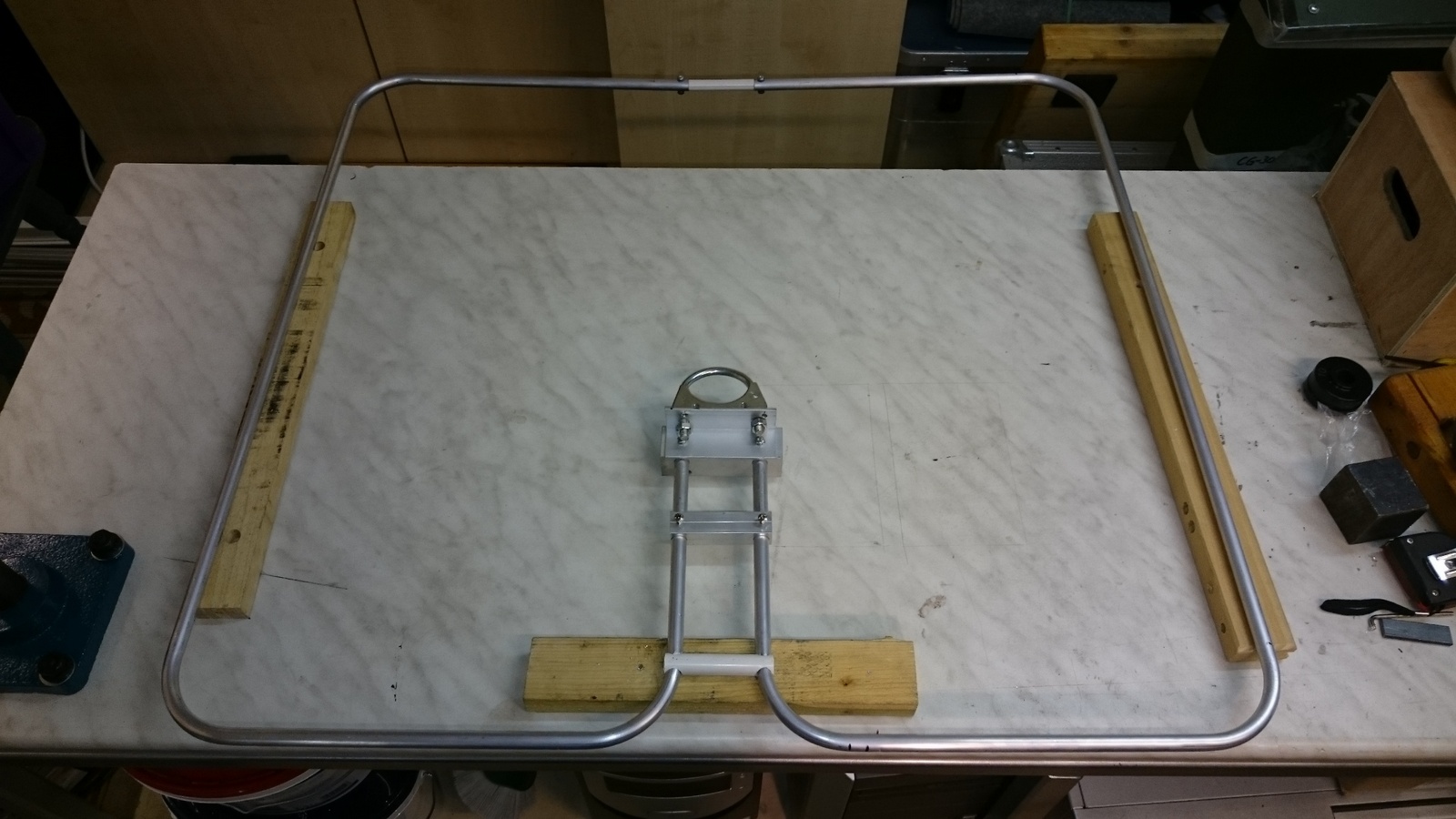

Aus 12mm Alurohren und Standard-Profilen gefertigt nach folgendem Artikel von DL8LR:
http://www.dl8lr.de/Antennen/HALO-Ant-6m-selbstbauen

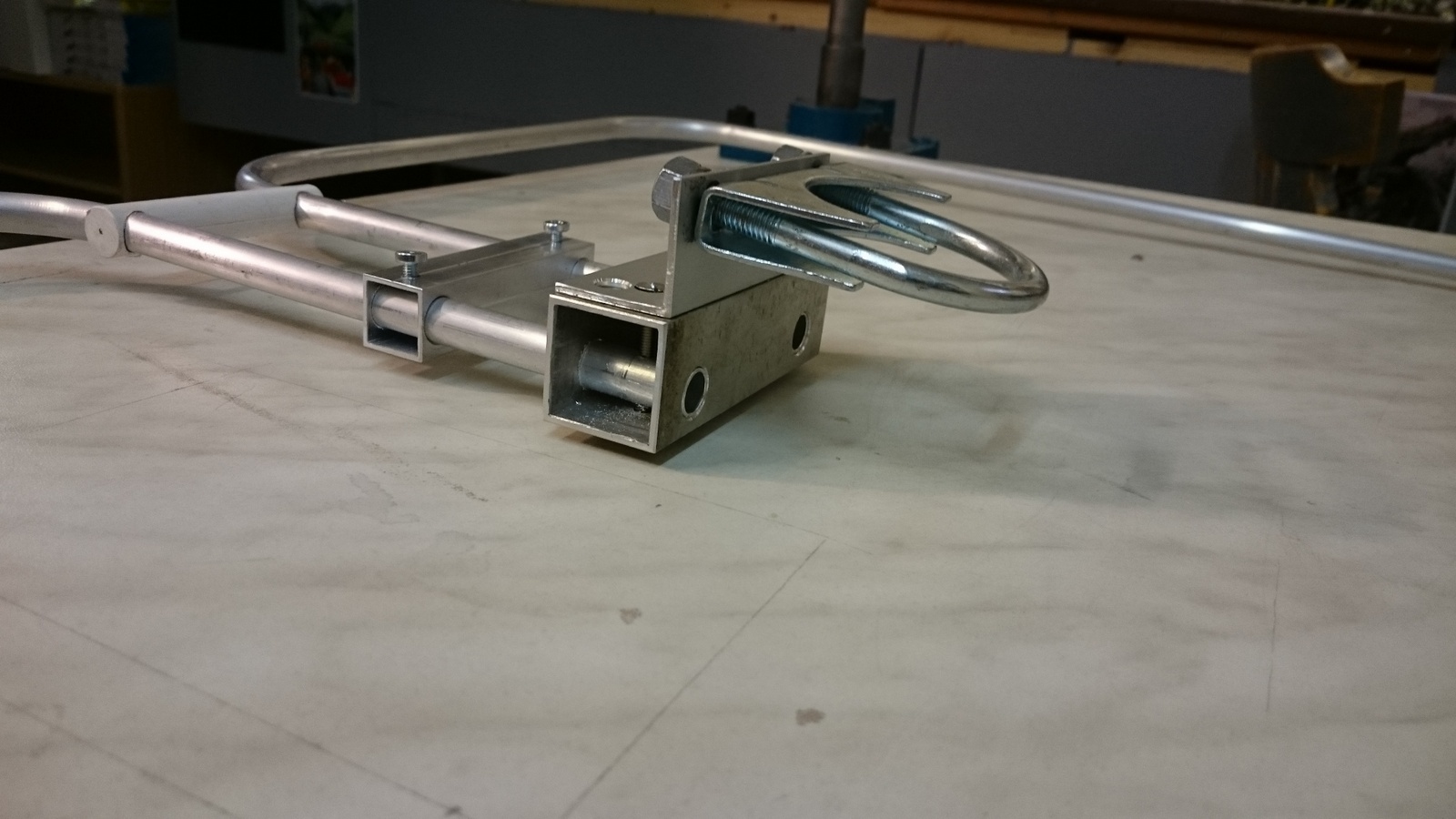

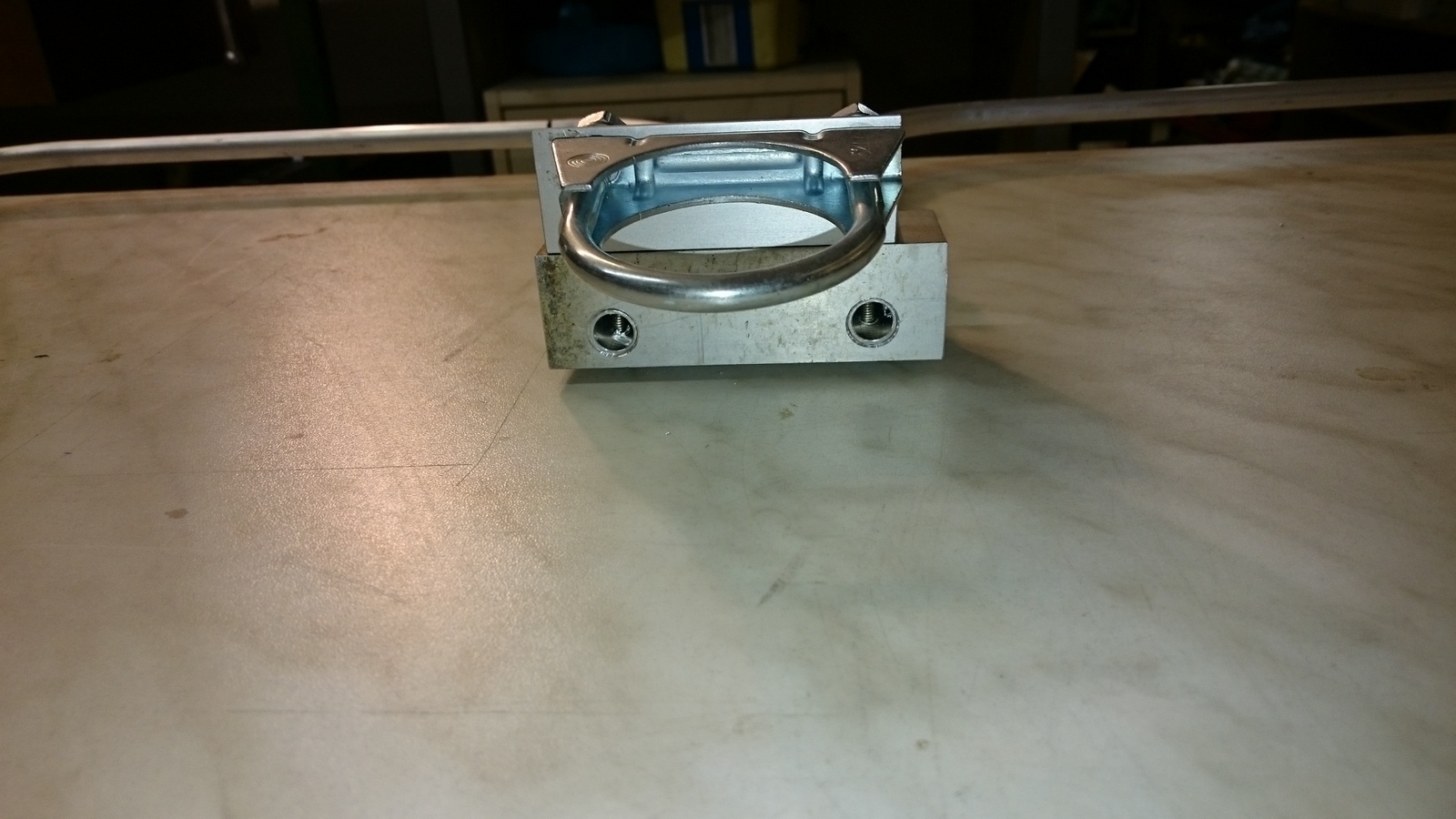

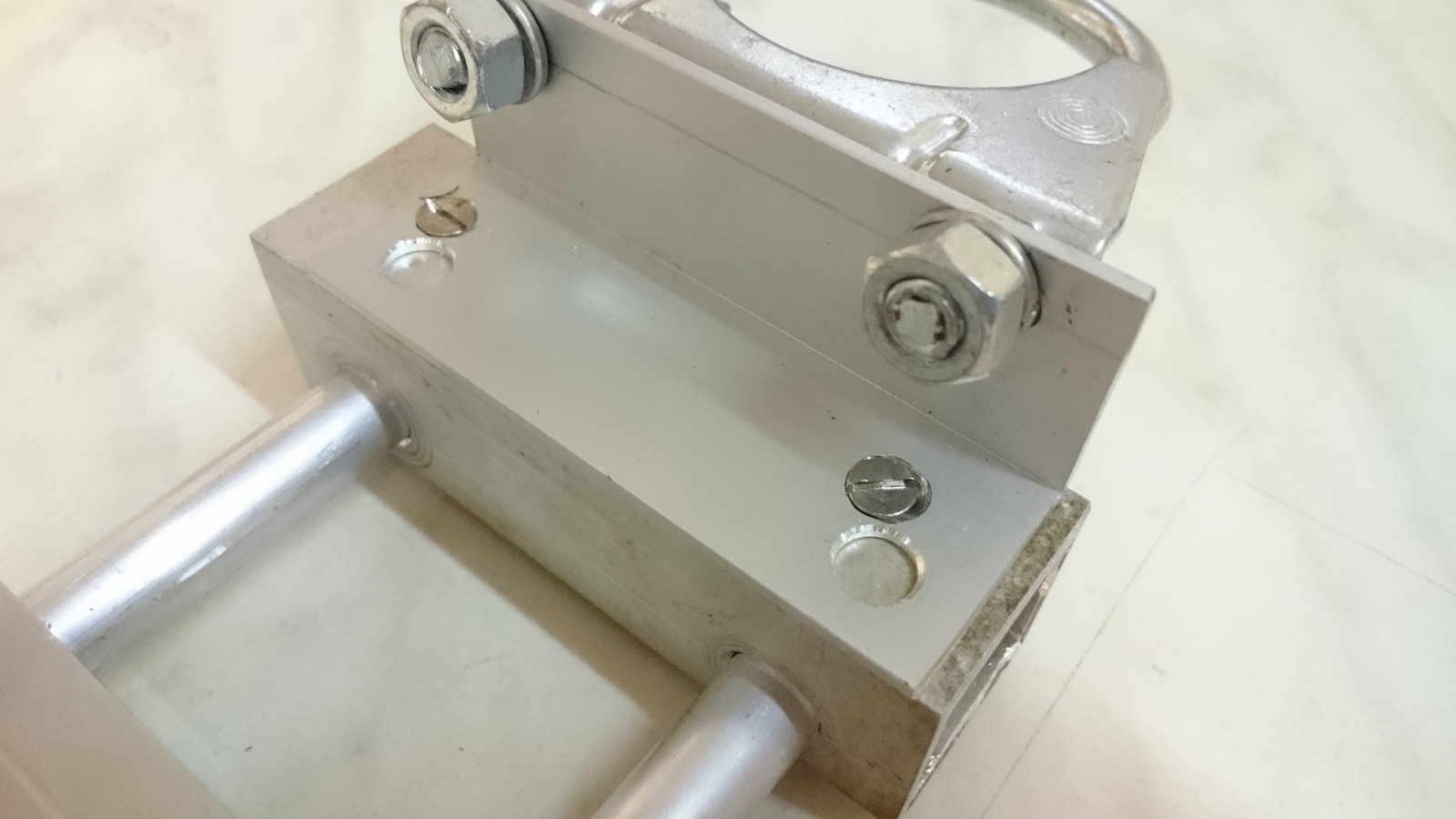

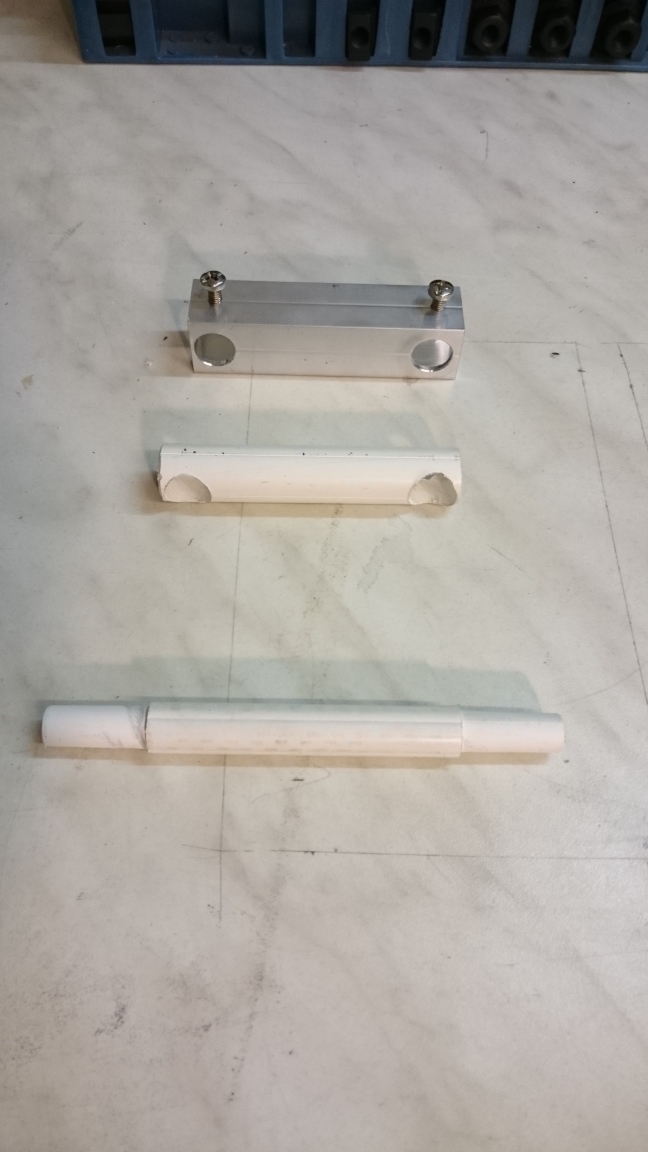

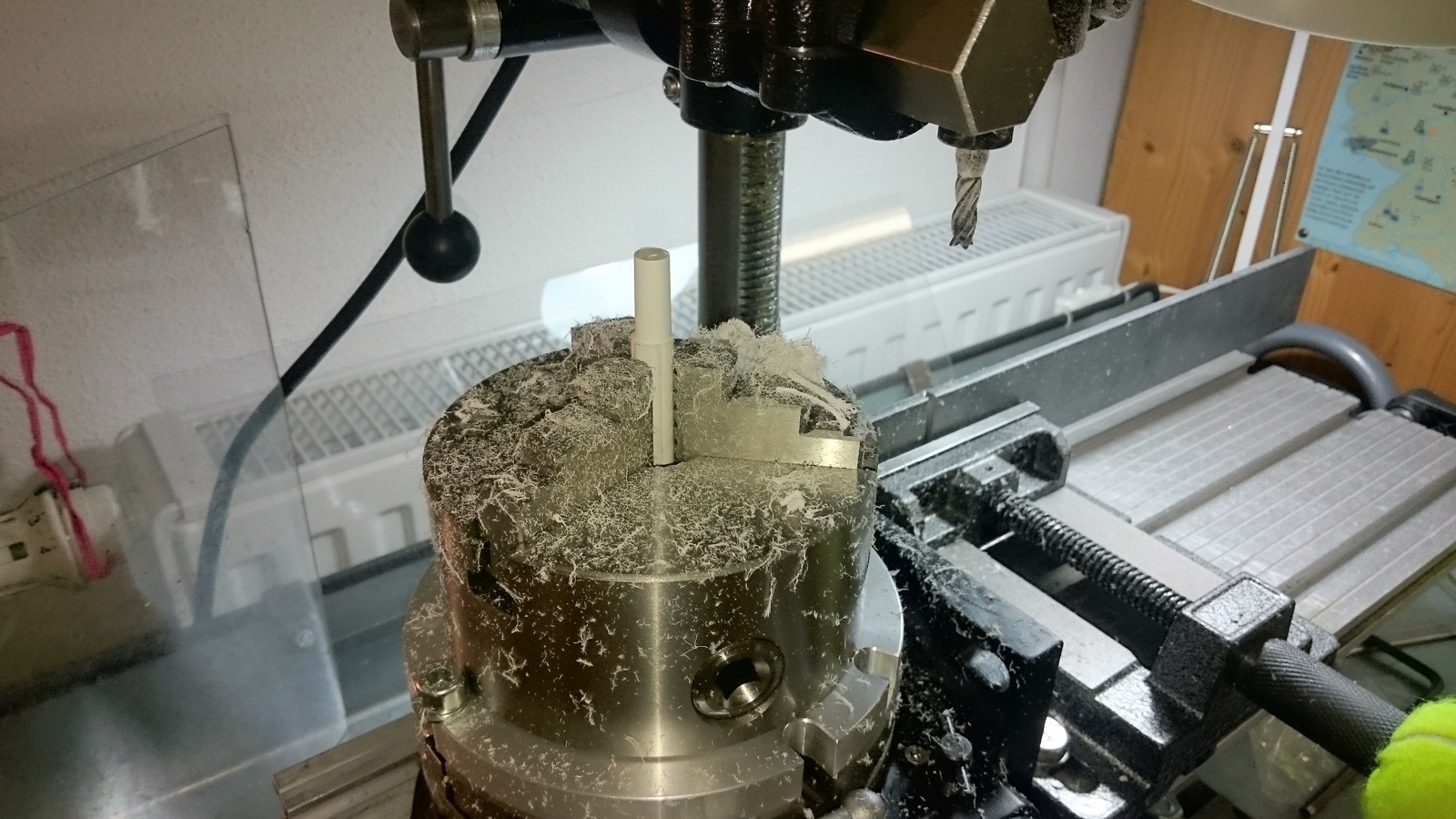

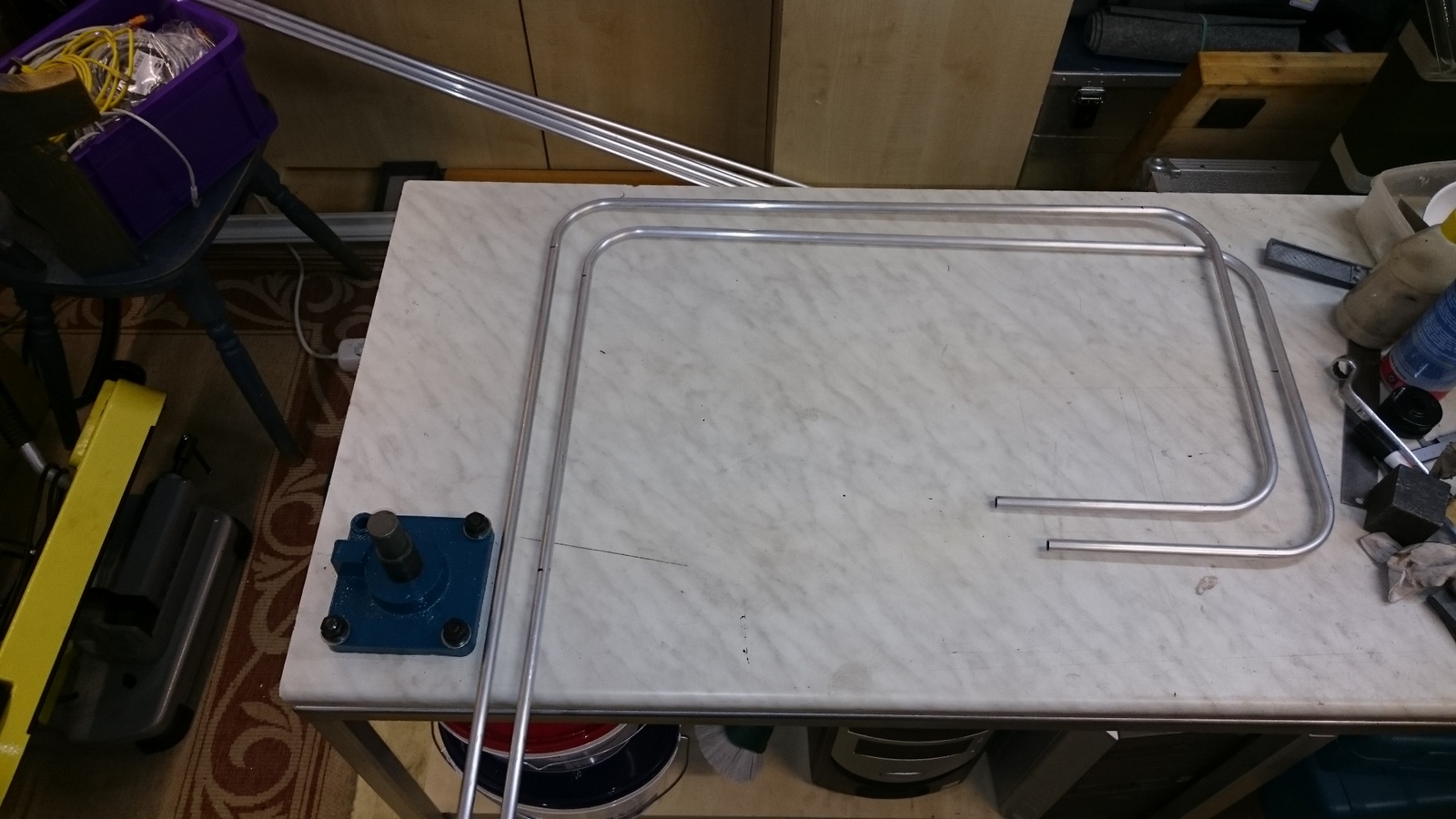

Mit einer Rohrbiegemaschine aus vermutlich fernöstlicher Herstellung war das kein großes Problen. Der Rest sind Standard-Teile, die sehr leicht herzustellen sind.

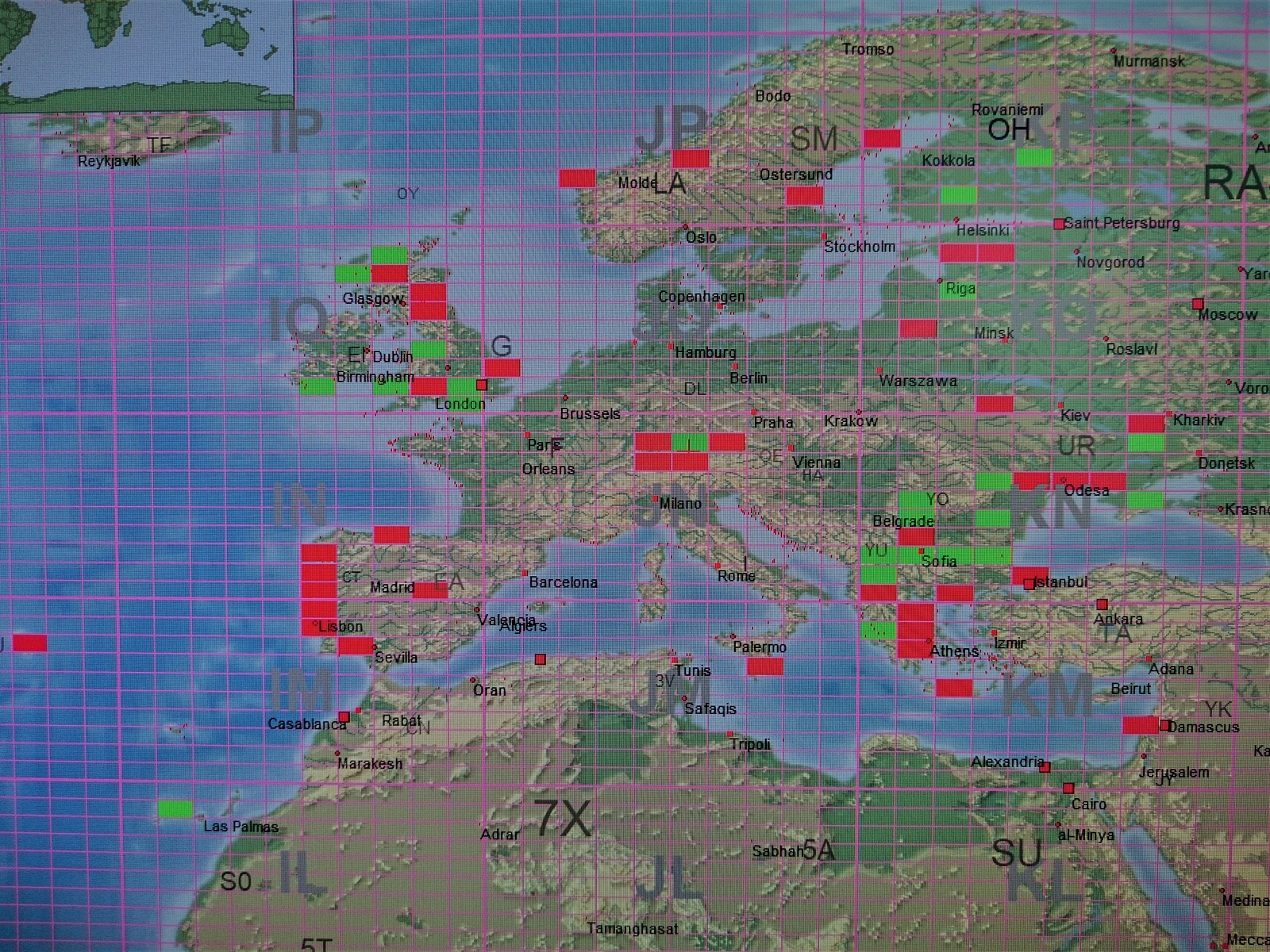

Währende dem zur Zeit laufenden Probebetrieb konnte ich schon einige Länder erfolgreich arbeiten:

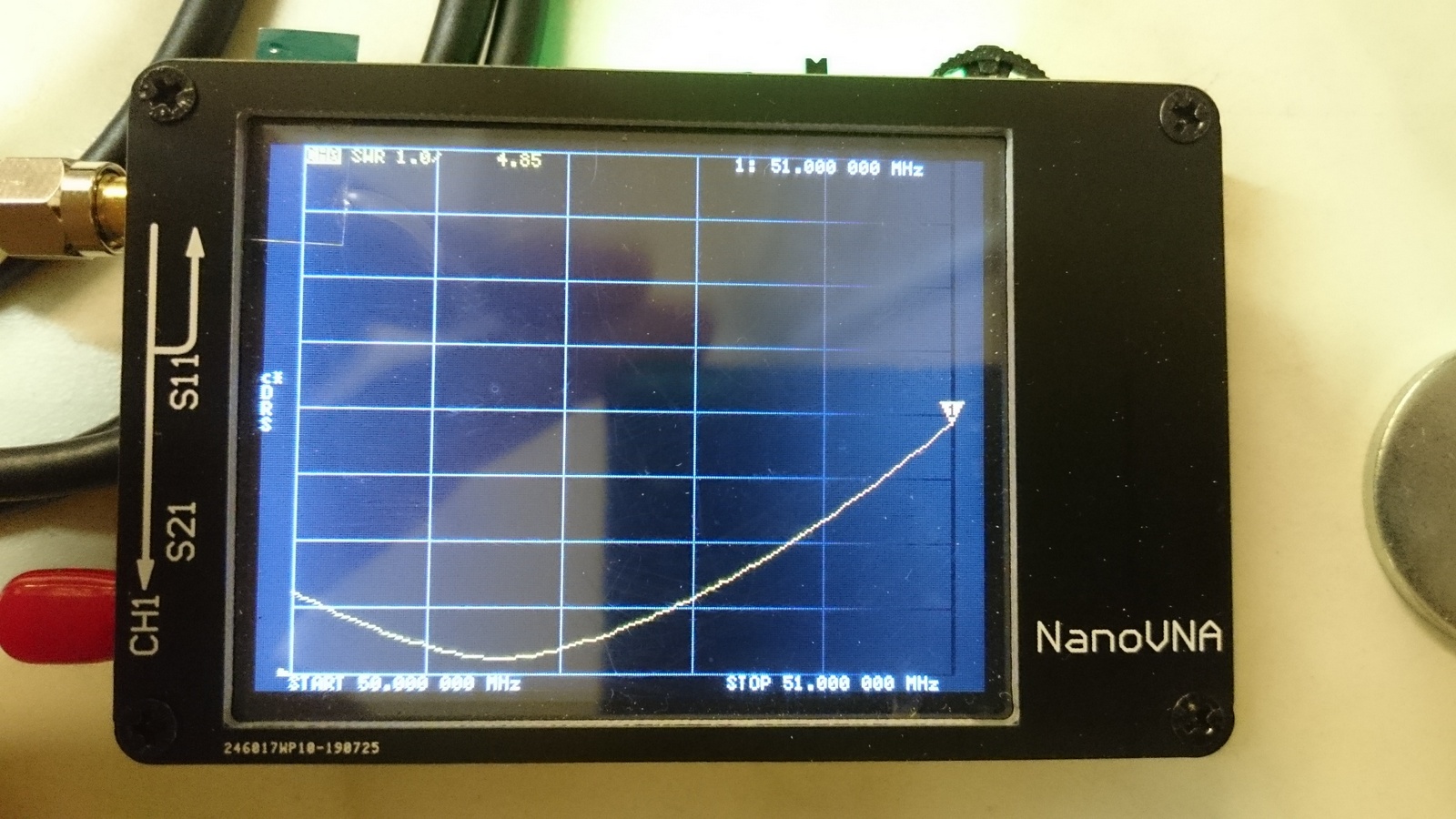

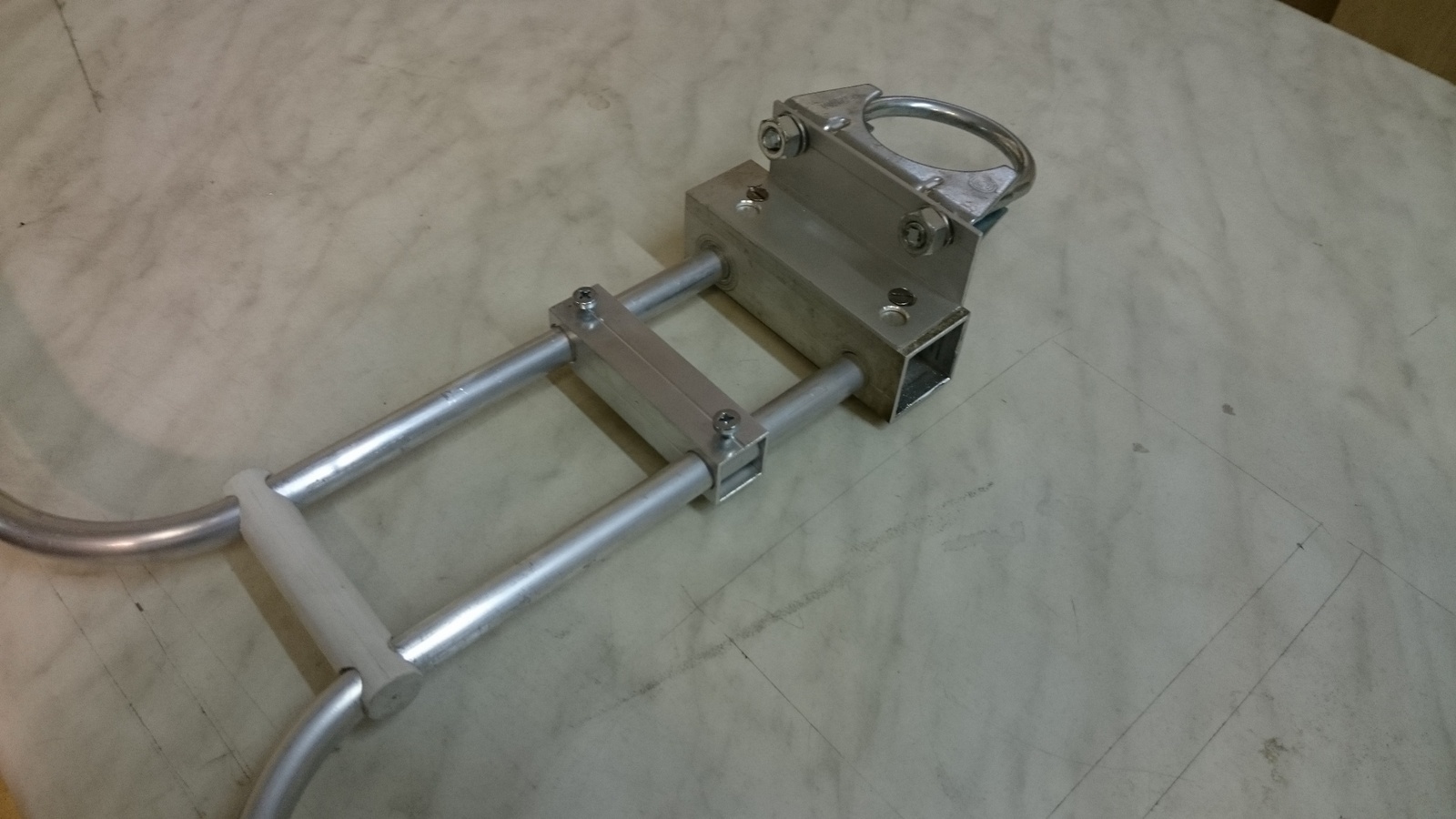

Das SWR von 1,05 bei mir ist auch bei Leistungen bis 100W max. bei 1,15. Auch Witterungseinflüsse sind hier nicht zu bemerken. Die Antenne ist aufgrund ihrer Schwerpunktlage sehr stabil am Mast zu befestigen.
Ein diagonaler Stabilisator wäre evtl. für große Schneelasten noch zu testen.

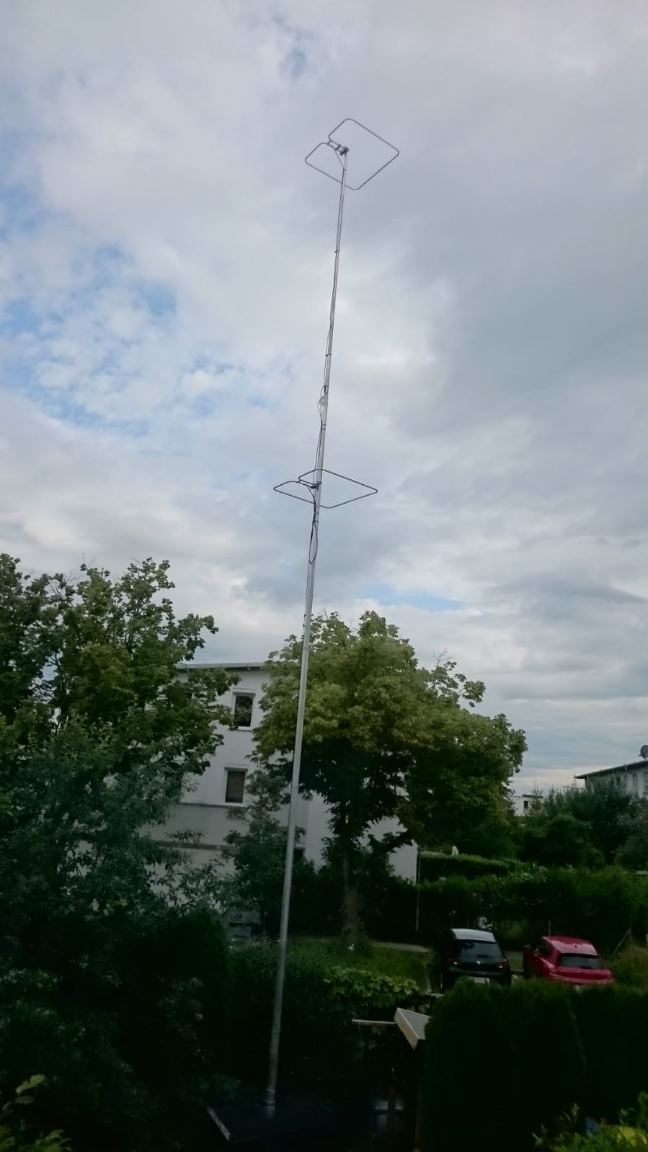

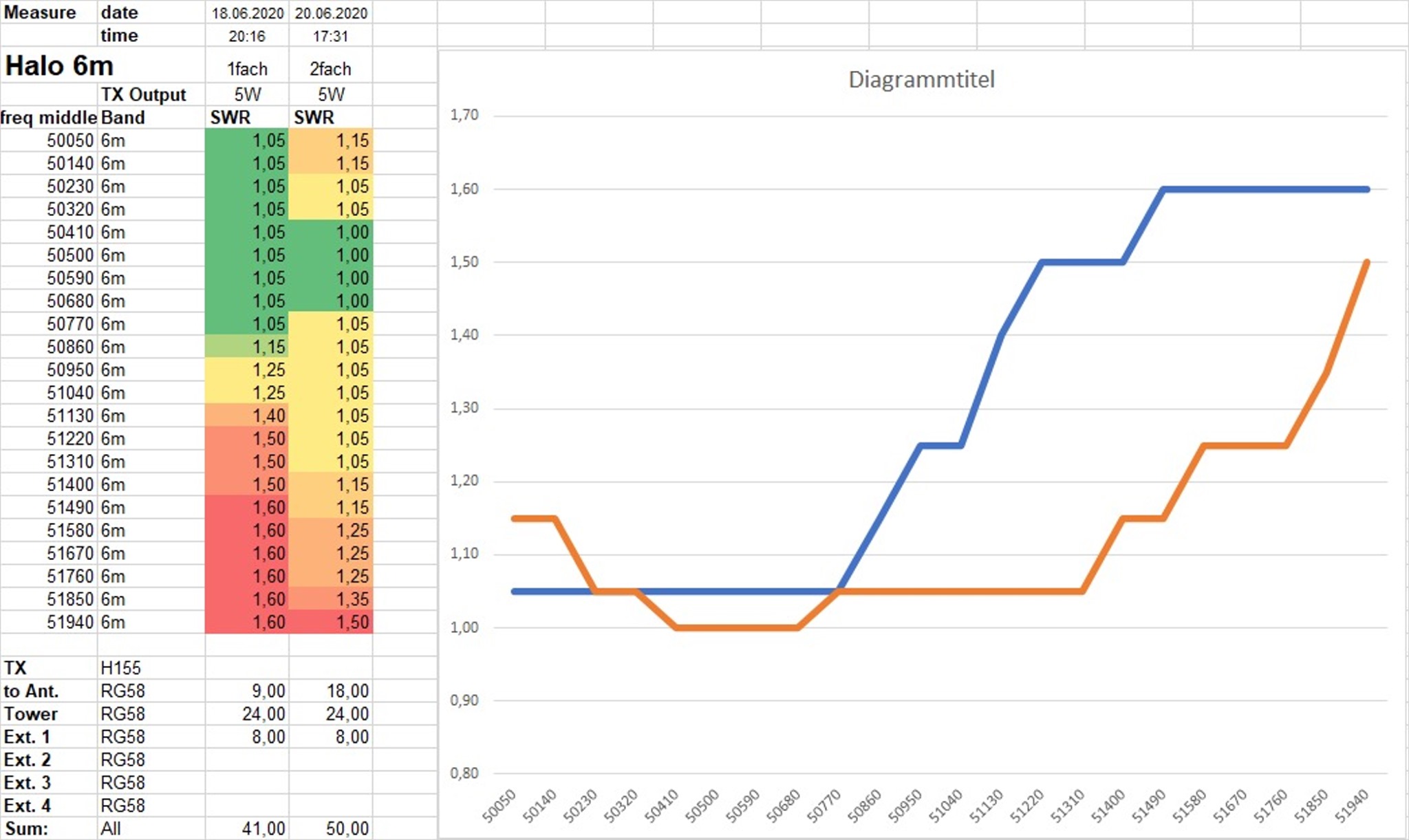

Mit einer 2. baugleichen Antenne habe ich noch +3dB per Stockung erreicht. Links sieht man ein Diagramm mit einer und zwei Halos.
Wenn das Ganze stabil läuft, soll es evtl. aufs Dach.
Die Antennenzuleitung besteht derzeit leider noch aus RG58.
Bitte anklicken für große Bilder

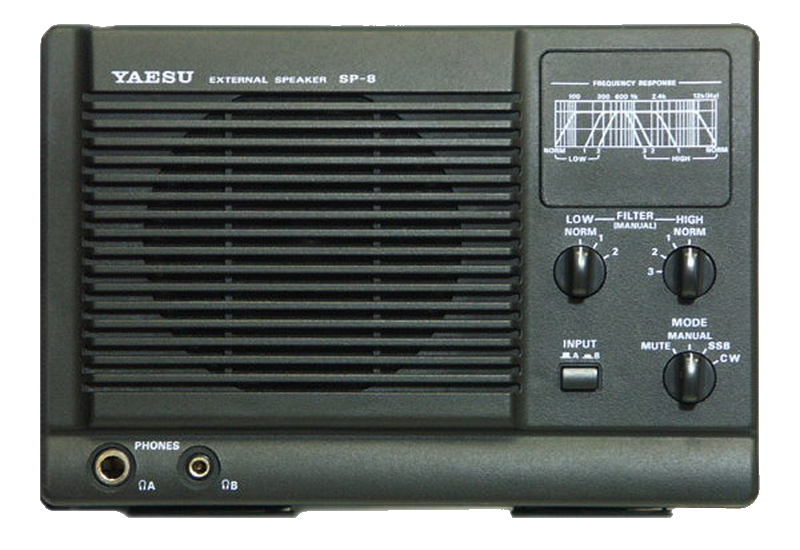

Den gab's damals im Angebot, deshalb habe ich ihn. Er ist noch über ein Behringer Mischpult XENYX 502 gekoppelt. So kann ich mehrere TRX gleichzeitig abhören! Plus einem Sennheiser Kopfhörer
Bitte anklicken für großes Bild

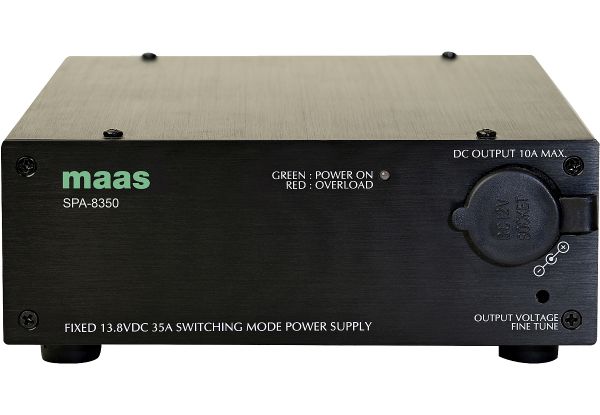

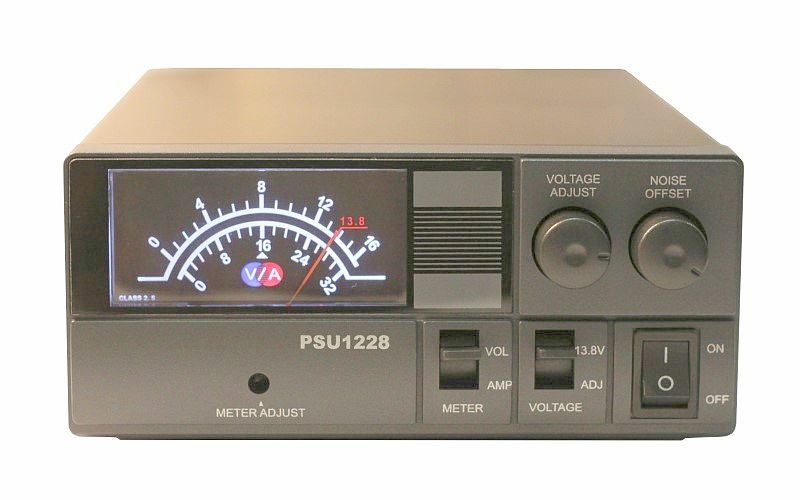

War damals auch im Angebot. Hat ausreichend Power und ist HF-fest, sowie extrem leise. Der TRX ist lauter!
Bitte anklicken für großes Bild

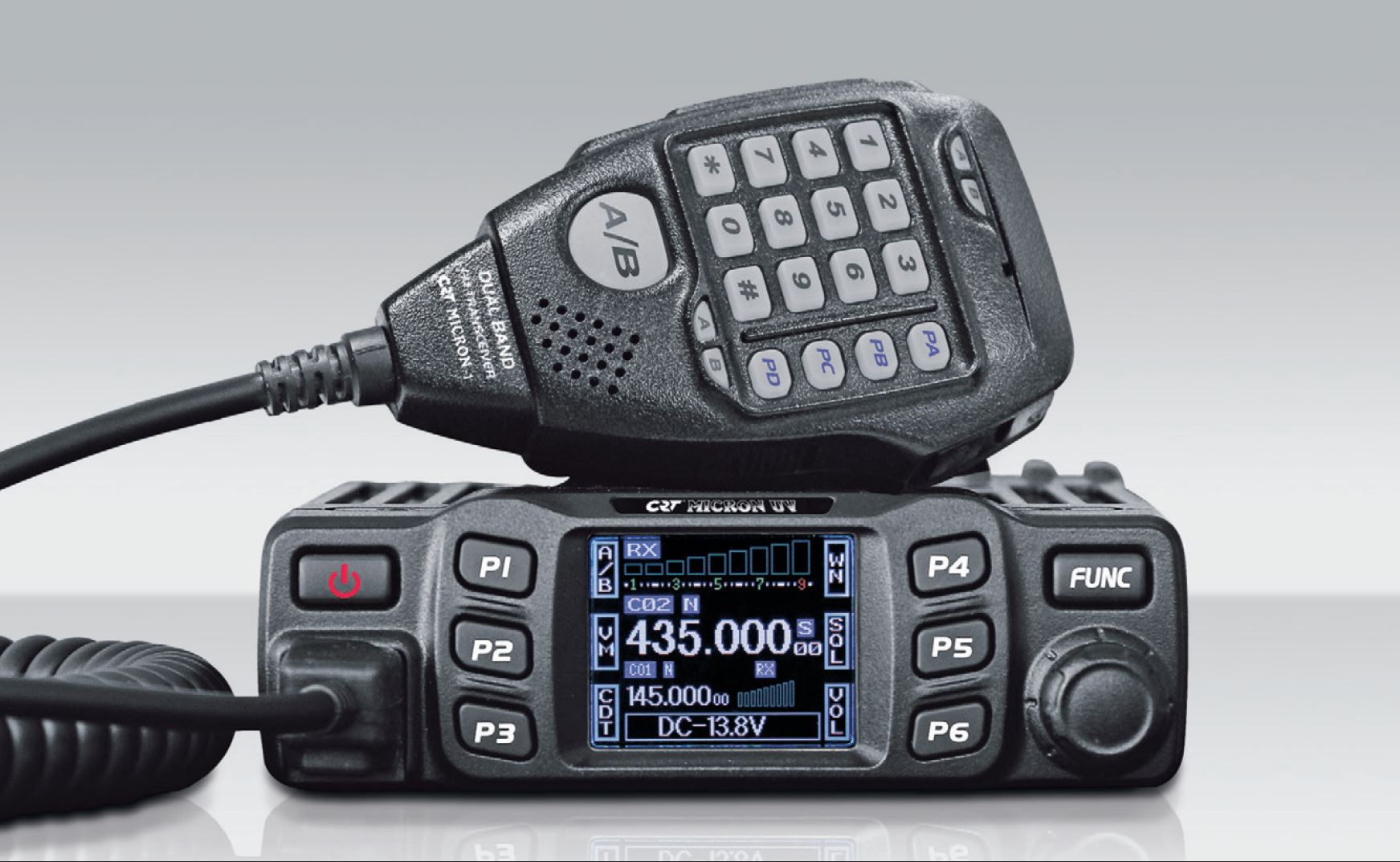

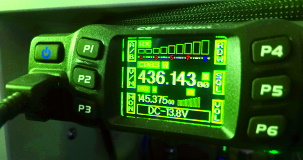

VHF/UHF-Dualband-FM-Transceiver
Bitte anklicken für großes Bild

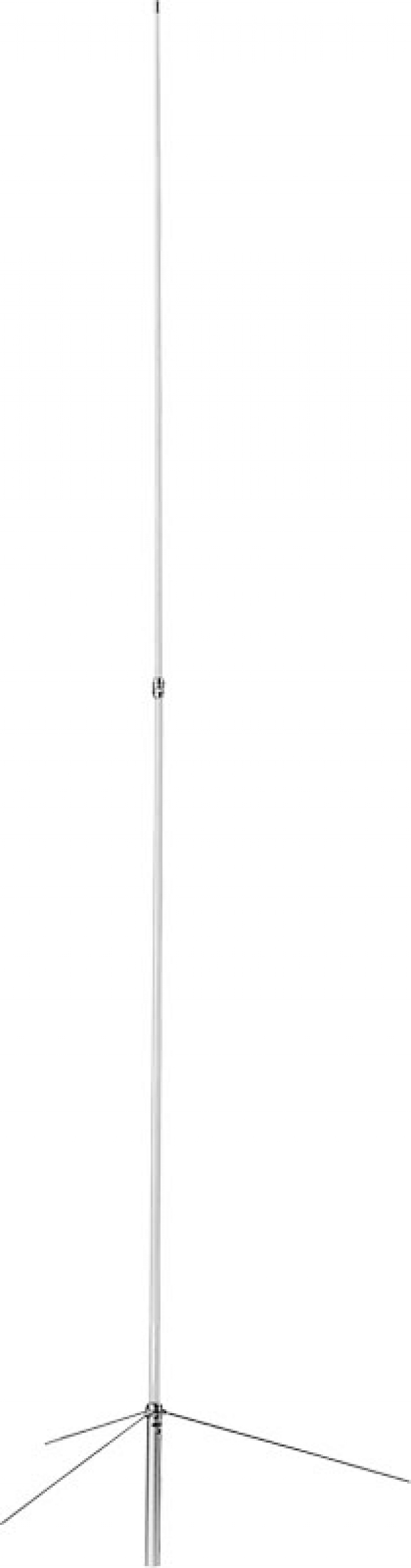

Meine ist rot. Sie ist seit 2005 auf dem Dach installiert und funktioniert immer noch einwandfrei.
2m/70cm/23cm
Länge: 3,05m
3 Radiale
Bitte anklicken für großes Bild
Bitte anklicken für großes Bild
Für den Einsatz mit dem CRT-MICRON perfekt. Man hört nichts und es ist HF-fest.
Das war's dann auch schon im Moment!
